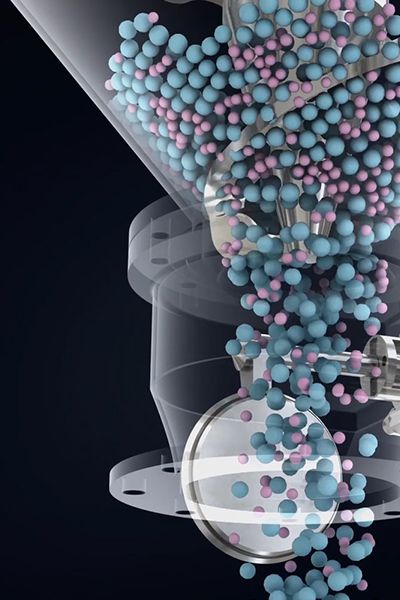

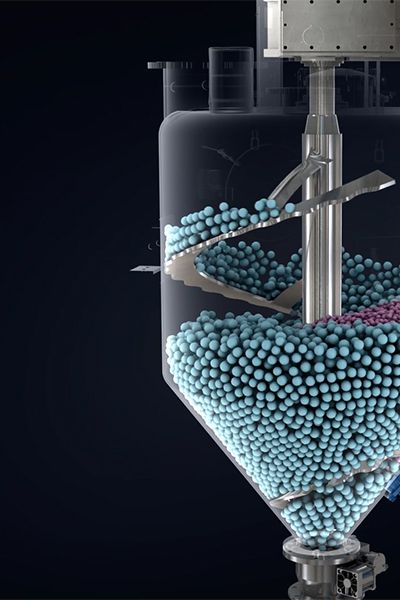

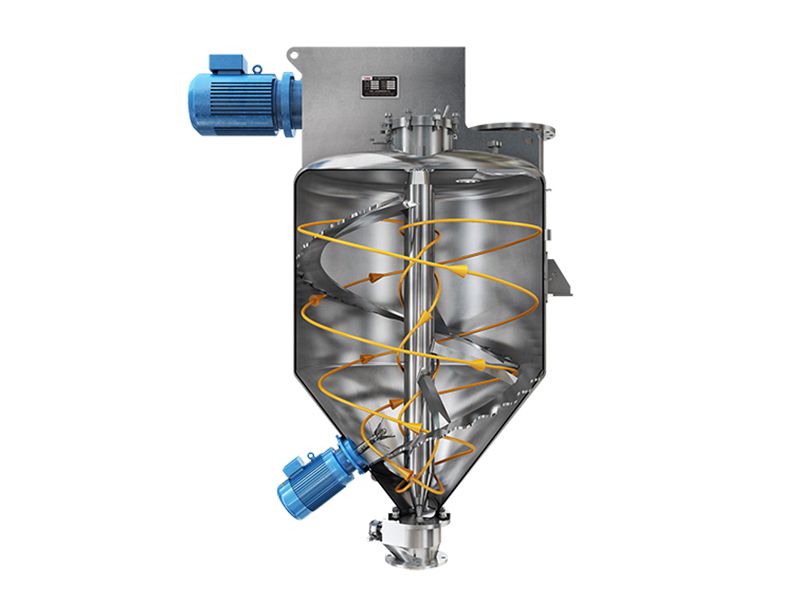

Вертикальный ленточный смеситель состоит из вертикальной спирали для смешивания, инициирующей трехмерный поток для достижения спиралевидного восходящего движения на периферии и нисходящего потока в центре.
Вертикальный ленточный смеситель компании S&L для смешивания порошкообразных материалов применяется во многих сферах промышленности, как пищевой, химической, косметической, а также в производстве аккумуляторов и биопродуктов.
Вертикальный ленточный смеситель компании S&L идеальный выбор для смешивания сухих порошков, твердых частиц, гранул жидкостей, паст (краски) и т. д.
Смешивание при помощи сжатия/вакуума, реагирование и агломерирование
| Общий объем (Л) | Эффективный объем (Л) | Габариты (мм) | Частота вращения вала (об/мин) | Приблизительный вес (кг) | ||
| A (длина) | B (ширина) | C (высота) | ||||
| 100 | 40-60 | 600 | 950 | 1800 | 134 | 350 |
| 300 | 120-180 | 900 | 1200 | 2100 | 96 | 500 |
| 500 | 200-300 | 1000 | 1300 | 2400 | 80 | 650 |
| 1000 | 400-600 | 1300 | 1800 | 2500 | 61 | 1150 |
| 1500 | 600-900 | 1500 | 1900 | 2700 | 54 | 1450 |
| 2000 | 800-1200 | 1600 | 2300 | 2900 | 50 | 1850 |
| 3000 | 1200-1800 | 1800 | 2300 | 3200 | 43 | 2150 |
| 4000 | 1600-2400 | 2100 | 2500 | 3500 | 38 | 2600 |
| 5000 | 2000-3000 | 2300 | 2400 | 4500 | 35 | 3500 |
| 6000 | 2400-3600 | 2400 | 2400 | 4900 | 33 | 3850 |
| 8000 | 3200-4800 | 2600 | 2600 | 4900 | 30 | 4500 |
| 10000 | 4000-6000 | 2700 | 2700 | 5300 | 28 | 5400 |
-
-

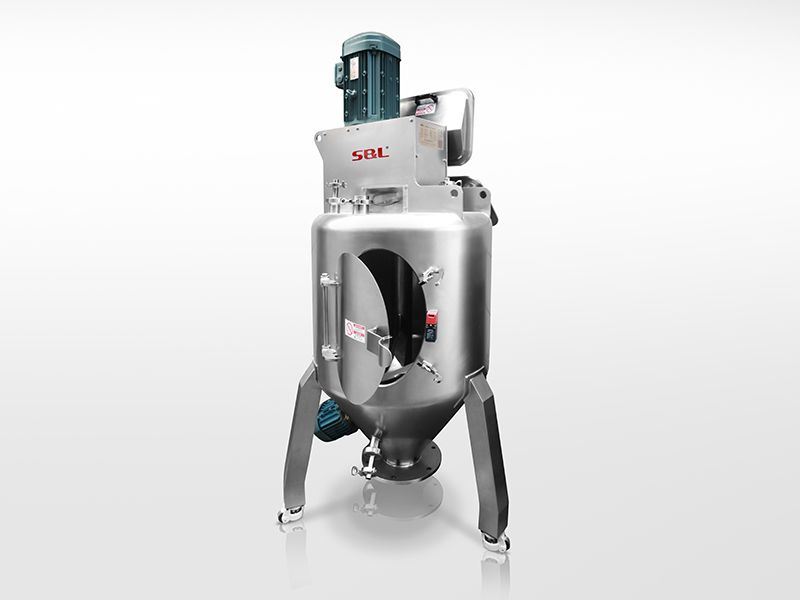

Система смешивания и дверь для очистки
Основные компоненты для смешивания - вертикальные лопасти (спирали). Крупная боковая дверь, которая позволяет легкое и эффективное очищение.
-
-

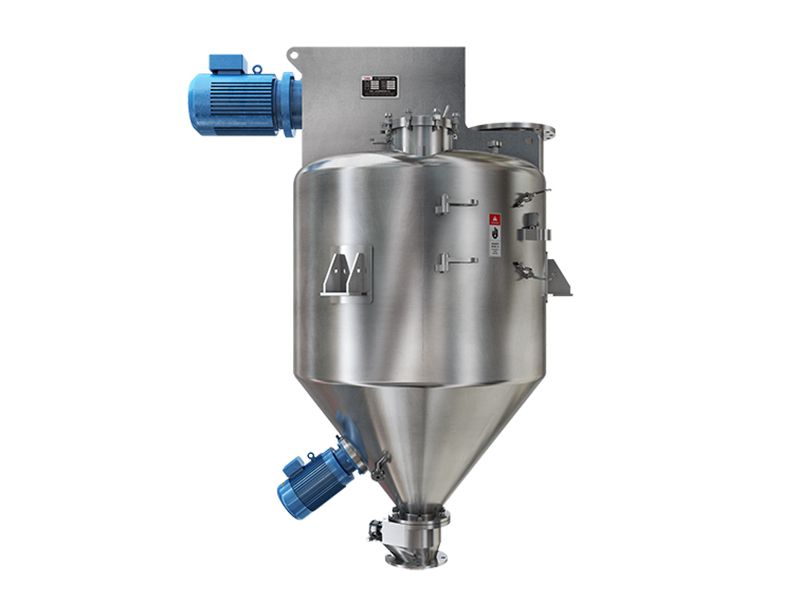

Приводное устройство
Приводное устройство и порт загрузки находятся на верхней части оборудования, приводимые в действие двигателем, соединенным с редуктором.
-
-
Пневматическое выпускное отверстие
Пневматическое выпускное отверстие находится в нижней части емкости, обеспечивает чистую и эффективную выгрузку материалов с минимальными остатками.
-
-
Вспомогательные мешалки
Установленные сбоку мешалки сосуда напрямую связаны с двигателем, способствуют смешиванию и диспергированию агломерированных материалов.
-
-
Распылительное сопло
Распылительная труба, которая встроена в основной корпус редуктора, проходит до самого центра смесительного вала. На схеме показано вращающееся соединение во впускном отверстии.
-
-
Эффект распыления
Распылительная труба соединена с полым главным шпинделем, вращается вместе с ним, что приводит к улучшению эффекта распыления распылительного сопла.
Вертикальный ленточный смеситель с системой очистки (CIP)
Вертикальный ленточный смеситель S&L может достичь оптимальной производительности во время производства с помощью системы очистки (CIP) для гигиенически чистой среды. Эта система добавлена во все модели оборудования. Система CIP - это эффективный способ для очистки, который требует некоторых ручных этапов подготовки, как установка очищающего устройства. После установки, система способна выполнить очищающие работы в полностью автоматизированном режиме при помощи технологии PLC. Осушение с помощью воздуха необходимо после влажной очистки. Благодаря отсутствию перекрестного загрязнения между партиями, вы можете быть уверены в качестве вашей готовой продукции.
- Вращающееся на 360 градусов распылительное сопло симметрично установлено на верхней части емкости, образуя сферическую вращающуюся водяную завесу диаметром 3 метра под давлением воды 5 бар. Двойное распылительное сопло полностью покрывает внутреннюю часть емкости.
- Распылительное сопло, используя различные атомизированные формы вентилятора, вращается с фиксированной скоростью, обеспечивая полное покрытие внутренней поверхности бака.
- Распылительное сопло с гидравлическим приводом, не требует внешней мощности. Сопло оснащено керамическими подшипниками.
- Распылительное сопло разработано для наружного монтажа через емкость, что облегчает замену и техническое обслуживание.
Вертикальный ленточный смеситель с рубашкой
Рубашка смесителя частый выбор для установки к осушителю смесителя. Состоит из второй оболочки, расположенной над частью емкости с охлаждающей или нагревательной средой, протекающей через кольцевое пространство, включая внутренние перегородки. С прогрессом в обработке материалов, смесители постепенно начали использоваться для многофункционального смешивания. Осушительный смеситель может обрабатывать материалы с содержанием воды на 70% и сушить их при помощи рубашки обогрева и вакуума. В некоторых случаях, осушительный эффект может уменьшить содержание воды ниже 0.05%. Упрощенная структура осушителя - неподвижный горизонтальный цилиндр, расположенный на верхней части, который выгружается со дна. Стандартные инструменты смешивания в форме плуга, расходятся от горизонтального вала, опирающегося на подвесные подшипники. Другие инструменты смешивания - опционные.
Осушитель работает на основе принципа смешивания "кипящего слоя". Осушитель поддерживает реагирующие материалы в механически псевдоожиженном взвешенном состоянии, обеспечивая тесный контакт между реагирующими средами (газ-твердое вещ. или жидкость-твердое вещ.) и поверхностями теплообмена. Рубашка обогрева и вакуум - крайне важны для этого процесса. Во время смешивания и осушения, материал сушится при помощи передачи тепла от рубашки обогрева к емкости. Далее давление пара накапливается внутри сосуда, который затем удаляется вакуумным насосом. Различный тип смесителей и мешалок могут использоваться для особых применений. Мы производим смесители, соблюдая нормы сосудов высокого давления для гарантии безопасности и качества.
Смесители S&L для порошков, паст, суспензий и жидкостей используются в следующих сферах промышленности:
- Смешивание для химической промышленности
- Смешивание для фармацевтической промышленности
- Смешивание для аккумуляторной промышленности
- Вертикальный ленточный смеситель S&L оснащен входной дверью, что делает удобным процесс устранения неполадок и обслуживание.
- Смеситель оснащен системой очистки (CIP), что позволяет внутреннюю очистку во время смешивания различных материалов.
- Вертикальный ленточный смеситель может настаиваться в соответствии с различными процессами для смешивания.
- Мешалка ленточного смесителя используется для эффективного смешивания и удобной очистки.
