Выступ емкости может быть выполнен в арочной или полностью открытой форме. Дугообразная конструкция выдерживает давление, а полностью открытая конструкция облегчает очистку внутренней части оборудования. Преимуществами данного промышленного смесителя являются широкое применение, высокая равномерность смешивания, короткое время смешивания и высокий коэффициент загрузки.
- Химическая промышленность: смешивание красителей
- Косметика: смешивание косметических порошков
- Сельское хозяйство: смешивание гранул и порошков кормов для животных

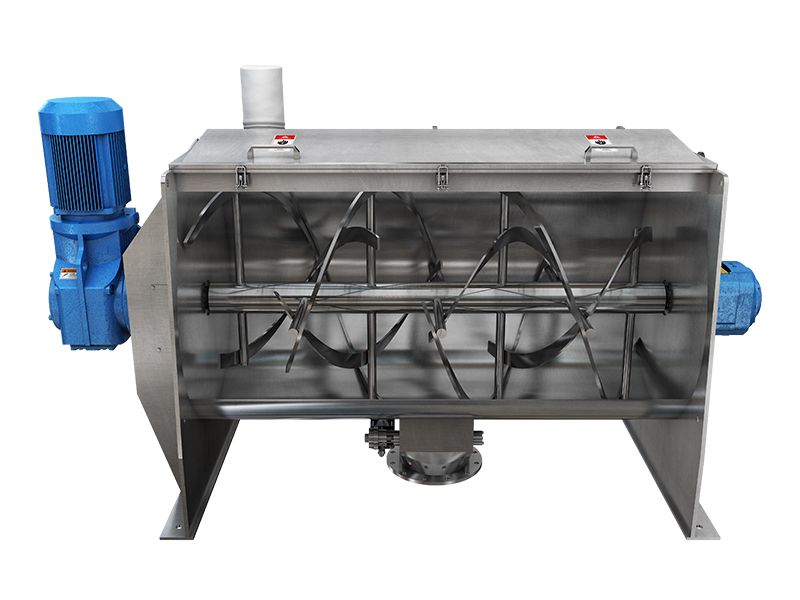

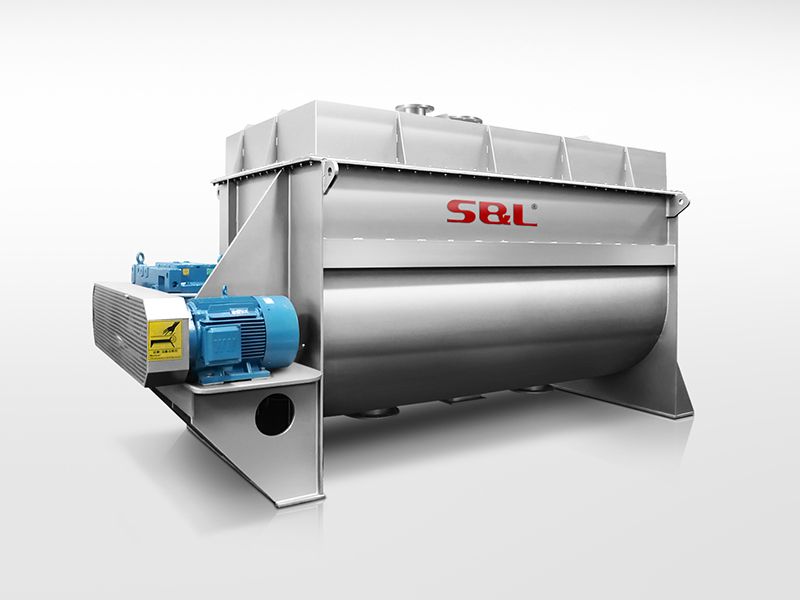

Горизонтальный ленточный смеситель S&L идеально подходит для смешивания двух видов порошкообразных материалов, как частиц и порошков, а также порошков и жидкостей небольшого количества .
Сжатие/вакуум внутри смесителя, рубашка для охлаждения и нагрева
- Доступна ленточная и лопастная конструкция
- Бережное перемешивание для хрупких материалов
- Простая очистка и обслуживание
- Сальниковое уплотнение из пищевого материала
- GMP дизайн с FDA сертификатом для неметаллической части смесителя
- Сушильная/охлаждающая рубашка и вакуумная конструкция - опционно
- Прочная конструкция
- Смеситель с периодическим и продолжительным смешиванием
| Общий объем (Л) | Эффективный объем (Л) | Габариты (мм) | Частота вращения вала (об/мин) | Приблизительный вес (кг) | ||
| A (длина) | B (ширина) | C (высота) | ||||
| 100 | 40-60 | 1300 | 550 | 1100 | 101 | 310 |
| 300 | 120-180 | 1900 | 700 | 1200 | 56 | 570 |
| 500 | 200-300 | 2200 | 850 | 1400 | 52 | 840 |
| 1000 | 400-600 | 3200 | 1070 | 1600 | 43 | 1760 |
| 1500 | 600-900 | 3400 | 1170 | 1700 | 38 | 1940 |
| 2000 | 800-1200 | 3750 | 1270 | 1900 | 35 | 2740 |
| 3000 | 1200-1800 | 4100 | 1460 | 2100 | 30 | 3340 |
| 4000 | 1600-2400 | 4400 | 1570 | 2250 | 27 | 4210 |
| 5000 | 2000-3000 | 4600 | 1720 | 2400 | 23 | 5080 |
| 6000 | 2400-3600 | 4900 | 1820 | 2425 | 24 | 6510 |
| 8000 | 3200-4800 | 5400 | 2020 | 2610 | 21 | 8360 |
| 10000 | 4000-6000 | 5800 | 2220 | 2852 | 19 | 11000 |
| 12000 | 4800-7200 | 6250 | 2320 | 3000 | 17 | 13100 |
| 15000 | 6000-9000 | 6600 | 2420 | 3150 | 17 | 14600 |
| 20000 | 8000-12000 | 7700 | 2750 | 3355 | 15 | 22000 |
| 25000 | 10000-15000 | 8200 | 2820 | 3500 | 13.4 | 24000 |
| 30000 | 12000-18000 | 8500 | 2970 | 3695 | 13.4 | 26250 |
-
-
Приводное устройство

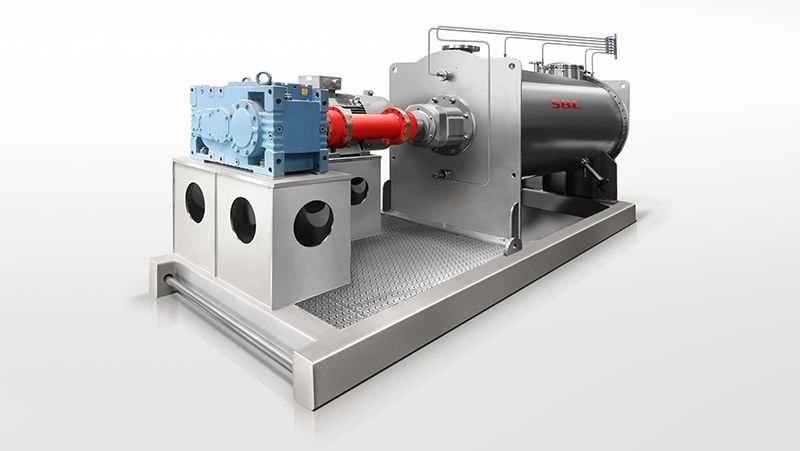

Стандартные горизонтальные смесители приводятся в действие редукторами через прямое соединение, что имеет такие преимущества, как высокий крутящий момент, высокая надежность и низкий уровень шума. Для крупногабаритного оборудования используется комбинация редукторов и ременной передачи, чтобы защитить компоненты трансмиссии в случае непредвиденных ситуаций.
-
-
Гибко отсоединяемый ленточный основной вал
Ленточный основной вал соединен с фланцем приводного вала, позволяющий быстро демонтировать его при необходимости технического обслуживания или замены вала. Гибкая конструкция позволяет полностью приварить U-образную емкость к двум торцевым пластинам, избегая зазоров материала, которые могут возникнуть при больших фланцевых соединениях емкости, и уменьшая количество остатков.
-
-
Выступ емкости
По сравнению с другими смесителями, горизонтальный ленточный смеситель обеспечивает большую гибкость с точки зрения кромки. Конструкция может быть выполнена полностью открытой, полуоткрытой или полностью герметичной. Полностью открытая конструкция подходит для ситуаций, требующих соблюдения высоких стандартов чистоты. Для удобной и безопасной эксплуатации поддерживается газовыми пружинами.
-
-
Выпускной клапан
В основном используется пневматический клапан флиппер (flipper). Клапан округлых дуг плотно встроен в цилиндр, заподлицо с внутренней части цилиндра, не допускает скопления материала и не приводит к образованию мертвых углов во время перемешивания. Надежное уплотнение ленточного типа обеспечивает отсутствие протечек при частом открывании и закрывании.
-
-
Рубашка для охлаждения и нагревания
Может быть добавлена рубашка различного типа на внешнюю часть корпуса смесителя, что позволяет охлаждать и нагревать материалы с помощью впрыскивания холодных или горячих сред. Охлаждение обычно достигается при помощи накачки промышленной воды в рубашку, в то время как нагревание достигается при помощи введения пара или термального масла.
-
-
Уплотнение главного вала
При смешивании ультрадисперсных порошков, использование нового типа уплотнения и уплотнительной насадки повышает герметичность и эффективно предотвращает протекание газа и порошка между внутренней и внешней частями емкости.
Ленточный смеситель с CIP
Горизонтальный ленточный смеситель S&L оснащен системой очистки (CIP) для увеличения производительности при производстве гигиенических материалов. Эта система может быть добавлена во все наши смесители. CIP - эффективная система очистки, которая требует некоторого ручного вмешательства, как установка моющего устройства. После установки, система способна проводить очищающие процессы в полностью автоматизированном режиме при помощи технологии PLC. Осушение с помощью воздуха необходимо после влажной очистки. Благодаря отсутствию перекрестного загрязнения между партиями, вы можете быть уверены в качестве вашей готовой продукции.
