Оборудование многократно поднимает материалы при помощи вращения и оборота, осуществляя комплекс процессов, как сдвиг, конвекция и диффузия в емкости для достижения равномерного смешивания.

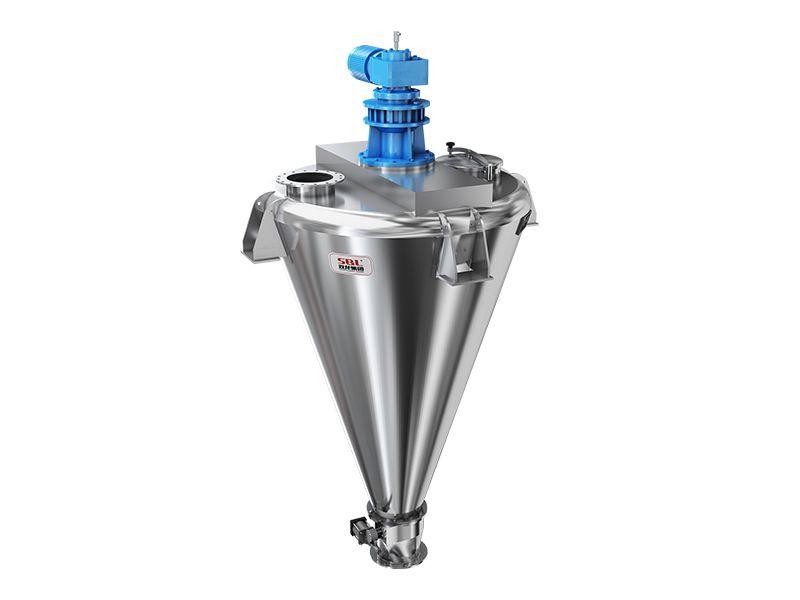

Особенностью конического шнекового смесителя является широкое применение, большая емкость, безостаточный разряд и энергосбережение.
Конический шнековый смеситель компании S&L идеальный выбор для периодического смешивания пищевых, фармацевтических, химических и кормовых порошков, паст, жидкостей.
Конический шнековый смеситель компании S&L идеально подходит для смешивания двух видов порошкообразных материалов, как частиц и порошков, а также порошков и небольшого количества жидкостей.
Конический шнековый смеситель компании S&L применяется для смешивания крупнозернистых порошков, тонкодисперсных порошков, волокнистых или чешуйчатых материалов,. Не приводит к перенагреванию чувствительных к высоким температурам материалов, сохраняет частицы настолько неповрежденными, насколько это возможно.
Смешивание при помощи сжатия/вакуума, рубашка для охлаждения и нагрева
| Общий объем (Л) | Эффективный объем (Л) | Габариты (мм) | Частота вращения вала (об/мин) | Приблизительный вес (кг) | ||
| A (длина) | B (ширина) | C (высота) | ||||
| 100 | 40-60 | 670 | 670 | 1300 | 118 | 250 |
| 300 | 120-180 | 934 | 934 | 1900 | 119 | 450 |
| 500 | 200-300 | 1106 | 1106 | 2200 | 119 | 550 |
| 1000 | 400-600 | 1509 | 1509 | 2800 | 97 | 1100 |
| 1500 | 600-900 | 1662 | 1662 | 3000 | 97 | 1300 |
| 2000 | 800-1200 | 1844 | 1844 | 3300 | 97 | 1450 |
| 3000 | 1200-1800 | 2071 | 2071 | 3500 | 97 | 1600 |
| 4000 | 1600-2400 | 2314 | 2314 | 4000 | 74 | 2550 |
| 5000 | 2000-3000 | 2457 | 2457 | 4150 | 74 | 2800 |
| 6000 | 2400-3600 | 2603 | 2603 | 4400 | 74 | 2900 |
| 8000 | 3200-4800 | 2850 | 2850 | 5000 | 74 | 4350 |
| 10000 | 4000-6000 | 3088 | 3088 | 5300 | 72 | 5600 |
| 12000 | 4800-7200 | 3267 | 3267 | 5600 | 72 | 6150 |
| 15000 | 6000-9000 | 3505 | 3505 | 5950 | 72 | 6600 |
| 20000 | 8000-12000 | 3833 | 3833 | 6500 | 56 | 10150 |
| 25000 | 10000-15000 | 4115 | 4115 | 7000 | 56 | 11000 |
| 30000 | 12000-18000 | 4359 | 4359 | 7400 | 56 | 12000 |
-
-

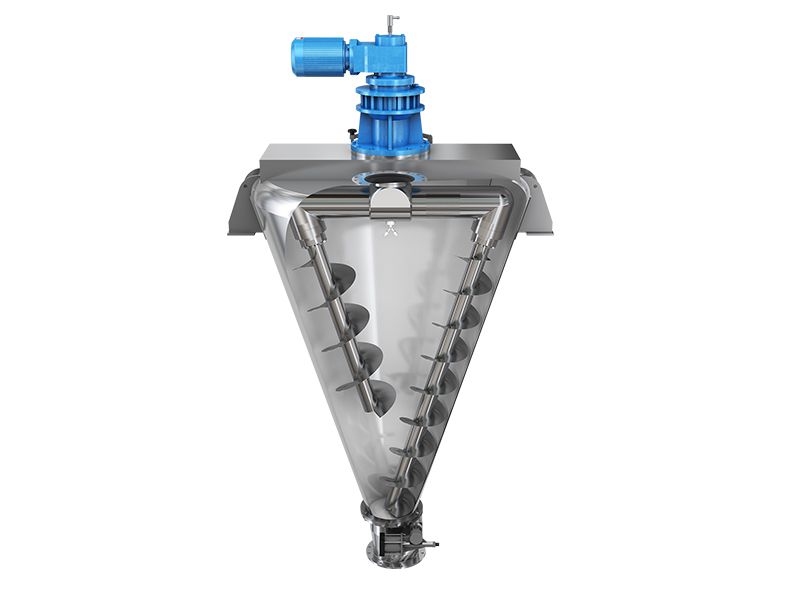

Система смешивания

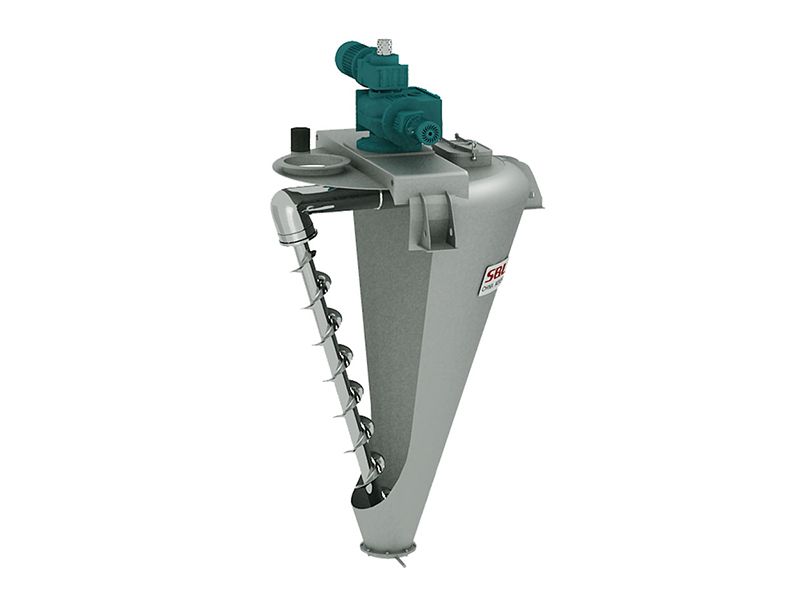

Стандартный конический шнековый смеситель состоит из двух шнеков, один из которых длинный, а другой короткий. В практических применениях, полагаясь на специфику оборудования, может быть оснащен единым шнеком (одним длинным) или тремя шнеками (два коротких и один длинный, установленных симметрично).
-
-
Рубашка для охлаждения и нагревания
Может быть установлена рубашка различного типа на внешнюю часть корпуса смесителя, что позволяет охлаждать и нагревать материалы с помощью впрыскивания холодных или горячих сред. Охлаждение обычно достигается при помощи накачки промышленной воды в рубашку, в то время как нагревание достигается при помощи введения пара или термального масла.
-
-
Впрыска жидкости
Кроме измельчителей, распылительное сопло может быть добавлено для жидкого смешивания. Из-за меньшей плотности материалов при сдвиге измельчителей в этом положении, распыленная жидкость легко проникает и смешивается с порошкообразными материалами.
-
-
Выступ емкости
Выступ емкости может производиться в форме тип-головки, а корпус емкости может быть утолщен, чтобы выдерживать положительное или отрицательное давление. Такая структура позволяет сокращать осадки и упрощает процесс очистки, что делает ее подходящей для корпусов емкостей, требующих устойчивости к давлению.
-
-
Метод подачи
Возможна ручная, вакуумная и конвейерная подача. В определенных процессах, емкость может быть выполнена в виде камеры отрицательного давления. С помощью шланга, сыпучие сухие материалы могут всасываться в емкость для смешивания. Эта функция позволяет предотвращать осадок и загрязнения во время процесса подачи.
-
-
Выпускной клапан
Стандартная разгрузка использует "лепестковый клапан", который установлен близко ко дну длинного шнека. Эффективно сокращает мертвое пространство во время смешивания. Клапан может управляться вручную и пневматически. В соответствии с требованиями клиента, компания S&L для установки предоставляет различные выпускные клапаны, как дроссельные, шаровые клапаны, звездообразный разряд и боковую розетку.

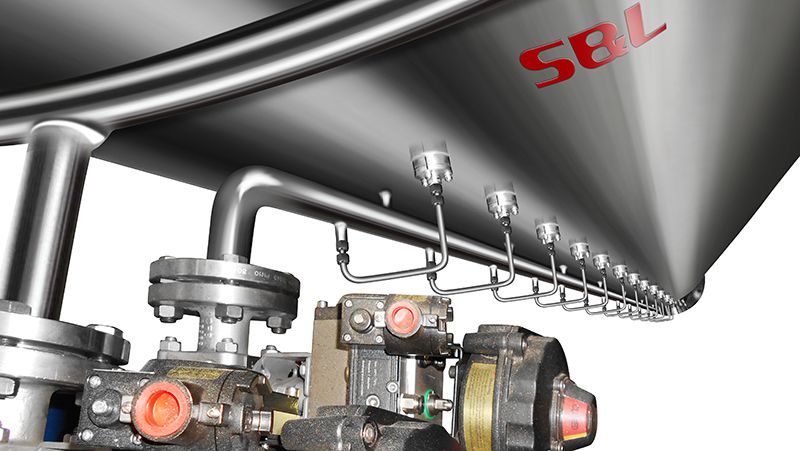

Конический смеситель с системой очистки (CIP)
Конический шнековый смеситель компании S&L оснащен системой очистки (CIP) для увеличения производительности при производстве гигиенических материалов. Эта система позволяет очищать смеситель без разборки и включает в себя устройство для мойки, а также требует выполнение подготовительных действий вручную в начале процесса очистки. Система очистки CIP работает в полностью автоматизированном режиме, программируемой логическим контроллером (ПЛК), что обеспечивает полное очищение. После влажного очищения крайне важно просушить смеситель воздухом. Используя систему CIP, перекрестное загрязнение между партиями предотвращается, что обеспечивает высокое качество конечных продуктов.

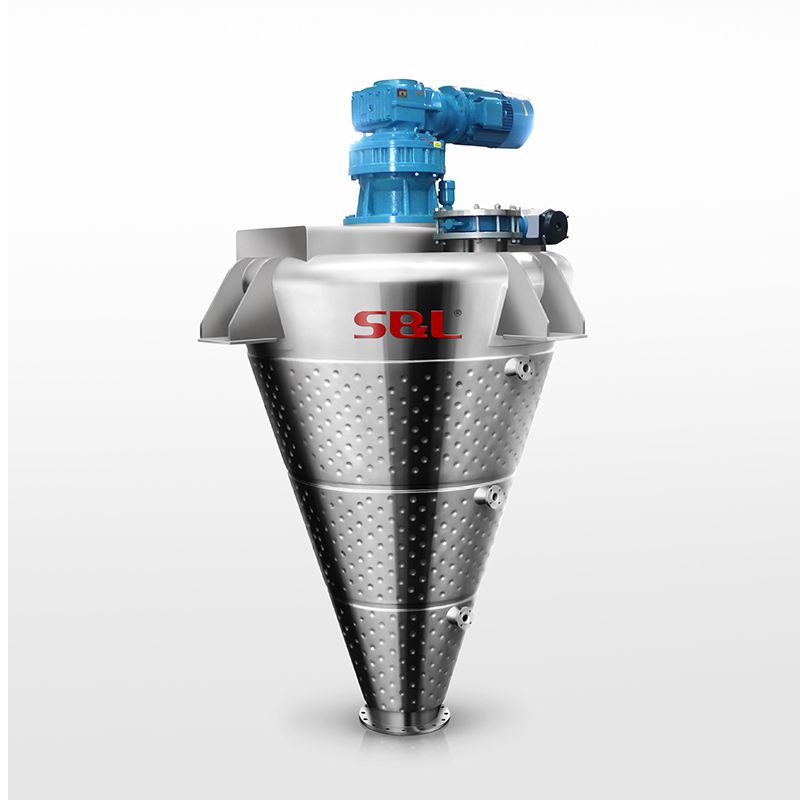

Конический смеситель с рубашкой
В коническом смесителе часто используется рубашка с отверстиями. Рубашка смесителя состоит из тонкой внешней оболочки, прикрепленной к корпусу сосуда точечными сварными швами. Нагревательные и охладительные потоки проходят через рубашку смесителя, что позволяет регулировать температуру. С прогрессом в обработке материалов, смесители постепенно начали использоваться для многофункционального смешивания. Осушительный смеситель может обрабатывать материалы с содержанием воды в 70% и сушить их при помощи рубашки обогрева и вакуума. В некоторых случаях, осушительный эффект может сократить содержание воды ниже 0.05%. Упрощенная структура осушителя - неподвижный горизонтальный цилиндр, расположенный на верхней части, который выгружается со дна. Стандартные инструменты смешивания в форме плуга, расходятся от горизонтального вала, опирающегося на подвесные подшипники. Другие инструменты смешивания - опционные.
Осушитель работает на основе принципа смешивания "кипящего слоя". Осушитель поддерживает материалы в механически псевдоожжиженном суспедированном состоянии, что позволяет тесный контакт между реагирующими средами, как газ-твердое вещество или жидкость-твердое вещество, а также способствует эффективной передачи тепла между ними и теплопередающими поверхностями смесителя.
Охлаждение и нагревание: Различный тип рубашек смесителя может быть установлен снаружи цилиндра для обеспечения охлаждения или нагревания материалов при помощи впрыска холодных или горячих сред в рубашку. Охлаждение обычно достигается перекачкой технической воды, в то время как нагрев может быть достигнут путем подачи пара или термального масла.

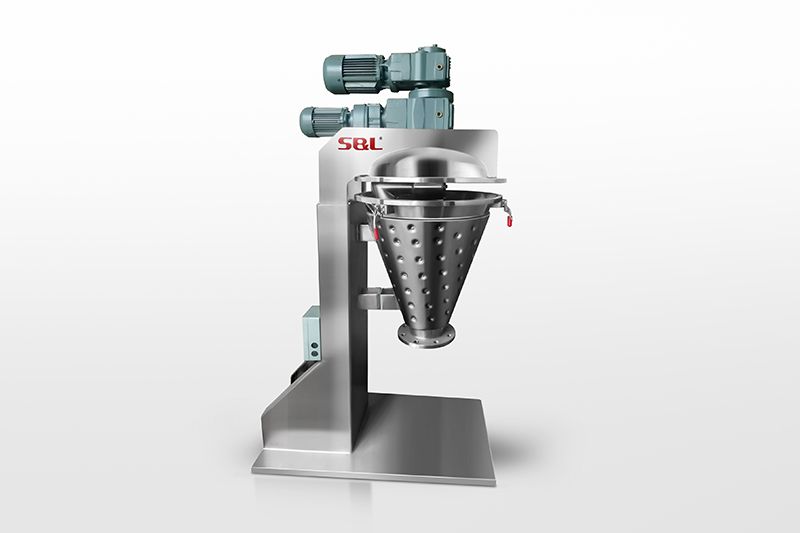

Конический смеситель с выдвижным ротором
Для поддержания гигиенически чистой среды, структура шнековой мешалки - идеальный выбор. Благодаря такой структуре возможен легкий допуск к смесительной камере, что сокращает время очистки, а также предотвращает перекрестное загрязнение между партиями. Система привода гарантирует, что верхняя поверхность и емкость могут быть отделены друг от друга, облегчая очистку смесителя. Выдвижная конструкция шнековой мешалки особенно полезна при работе с липкими материалами, которые могут прилипнуть к емкости или мешалке. Структура смесителя S&L с выдвижным ротором - эффективный способ обеспечить полную очистку, тем самым избегая любых потенциальных проблем с загрязнением или перекрестным загрязнением. Кроме того, такая конструкция позволяет быстро и легко менять рецептуру, позволяя пользователям повысить эффективность процессов смешивания.
- Метод непрерывного и периодического смешивания: Периодическое смешивание позволяет отслеживать за процессом.
- Размер партии: Очень важно найти баланс, чрезмерно крупные партии могут привести к неравномерному смешиванию.
- Время смешивания: Короткое время смешивания приводит к низким производственным затратам и сокращению количества разрушений хрупких материалов. Необходимо соблюдать баланс между равномерным смешиванием и временем работы.
- Энергопотребление: Энергоэффективность - очень важный фактор. S&L обладает богатым опытом в разработке энергоэффективного смесительного оборудования.
- Легкая выгрузка: Выгрузка - одно из ключевых функций для смесительного оборудования. Это необходимо для обеспечения выгрузки готовых материалов без остатков.
- Легкая очистка: Надлежащая очистка необходима для оборудования, чтобы смешивать различные материалы. В смесителях S&L встроена система очистки (CIP, Clean-in-Place). При выборе смесительного оборудования, просим проинформировать технических экспертов о ваших требованиях. Наши эксперты предоставят вам соответствующие рекомендации для сокращения расходов на закупку и увеличения производительности оборудования.
